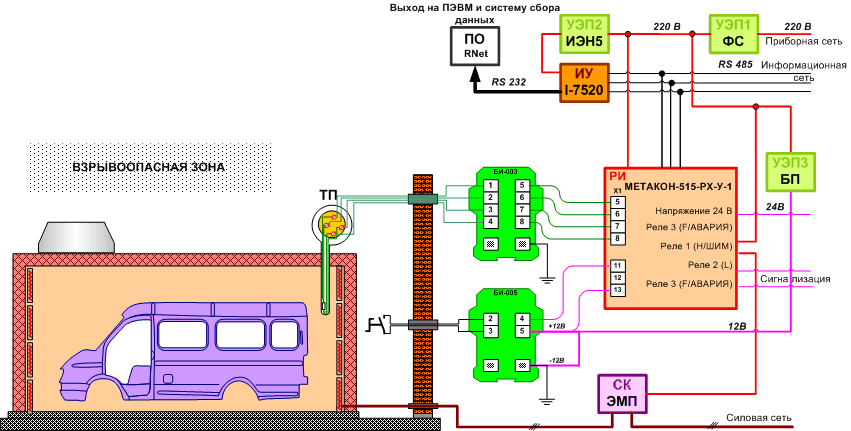

Применяется одноканальное регулирование, поэтому равномерность температур обеспечивается интенсивной циркуляцией газовой среды внутри камеры. Предъявлены высокие требования по точности поддержания температуры. Камера сушки находится во взрывоопасной зоне.
Реализовано дистанционное включение/отключение нагрева в камере (либо задание уставки температуры в камере из числа заранее введенных предуставок) из помещения, находящегося во взрывоопасной зоне. Электронагрев, коммутация нагрузки силовыми электромагнитными пускателями, сигнализация отклонений температуры, сбор данных на ПЭВМ.
| Функциональное обозначение |
Наименование продукции |
Краткое функциональное описание |
Рекомендации по применению |
|
Регулятор-измеритель |
МЕТАКОН-515-T-Х-Х |
Универсальный быстродействующий одноканальный ПИД-регулятор для измерения и регулирования технологических параметров с выходными электромеха-ническими реле и с реализацией логических функций (выбор уставок, старт/стоп и др.) с помощью внешних дискретных сигналов. Рекомендуется при высоких требованиях по точности поддержания технологических параметров. |
Обязательный элемент |
|
Устройство электропитания |
БИ-003 |
Барьер искробезопасности рекомендуется использовать для защиты цепей 4-х проводного подключения термопреобразователей сопротивления (ТС), защиты цепей подключения термопар, расположенных во взрывоопасной зоне Имеют маркировку взрывозащиты"[Exib]IIC" |
Обязательный элемент |
|
Устройство электропитания |
БИ-005 |
Барьер искробезопасности рекомендуется использовать для защиты цепей подключения дискретных сигналов датчиков, конечных выключателей, кнопок и переключателей управления, расположенных во взрывоопасной зоне. Имеют маркировку взрывозащиты "[Exib]IIC" |
Обязательный элемент |
ТП
Термопреобразователи |
Термопреобразователи сопротивления / Термоэлектрические преобразователи |
Измерение температуры. Выбираются, исходя рабочего диапазона температуры, конструктивных особенностей и условий эксплуатации. Может поставляться со встроенным в головку нормирующим преобразователем НПС. |
Обязательный элемент. |
|
Нормирующий преобразователь сигналов |
ПНТ/ПСТ |
Преобразование сигналов термопреобразователей в унифицированный токовый сигнал 4-20мА. Могут встраиваться в головку термопреобразователей. |
Необязательный элемент Рекомендуется применять при значительном удалении термопреобразователей от регулятора для снижения влияния электромагнитных помех, уменьшения расходов на соединительные кабели, для унификации сигналов в системе. |
|
Силовой коммутатор |
ЭМП |
Электромагнитный пускатель. Применяется для коммутации силовых цепей с токами свыше 50 А.
Подключение электромагнитных пускателей |
Обязательный элемент |
|
Устройство электропитания |
ФС |
Фильтр сетевой предназначен для подавления высокочастотных и импульсных помех и ограничения импульсных перенапряжений по амплитуде в питающей сети Значительно повышает стабильность и надежность работы системы. |
Рекомендуемый элемент |
|
Устройство электропитания |
ИЭН5 |
Источники питания преобразователя интерфейса I-7520 (15В). |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
|
Интерфейсное устройство |
I-7520 |
Взаимное преобразование электрически сигналов интерфейсов RS232/RS485 с гальванической изоляцией между ними, передача данных на ПЭВМ для построения системы сбора данных |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
|
Программное обеспечение |
RNet |
Программное обеспечение для управления работой сети регуляторов, а также для сбора и регистрации данных, отображения технологических параметров, архивирования технологических параметров на ПК, задания уставок и управления временными диаграммами. |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
