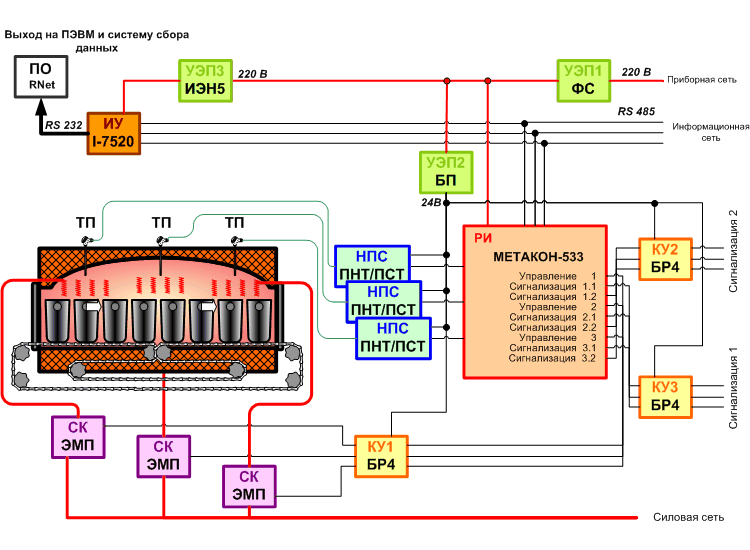

Применяется трехканальное регулирование, поэтому равномерность температур в печи обеспечивается поддержанием заданных температур в каждой зоне. Предъявлены высокие требования по точности поддержания температур в каждой зоне. Электронагрев, коммутация нагрузки силовыми электромагнитными контакторами, сигнализация отклонений температуры по 2 уровням, сбор данных на ПЭВМ.
| Функциональное обозначение |
Наименование продукции |
Краткое функциональное описание |
Рекомендации по применению |
|
Регулятор-измеритель |
Метакон-533-Т-Х-Х |
Трехканальный ПИД-регулятор для измерения и регулирования температуры. Рекомендуется при высоких требованиях по точности поддержания температуры |
Обязательный элемент |
ТП
Термопреобразователи |
Термопреобразователи сопротивления / Термоэлектрические преобразователи |
Измерение температуры. Выбираются, исходя рабочего диапазона температуры, конструктивных особенностей и условий эксплуатации. Может поставляться со встроенным в головку нормирующим преобразователем НПС. |
Обязательный элемент. |
|
Нормирующий преобразователь сигналов |
ПНТ/ПСТ |
Преобразование сигналов термопреобразователей в унифицированный токовый сигнал 4-20мА. Могут встраиваться в головку термопреобразователей. |
Необязательный элемент Рекомендуется применять при значительном удалении термопреобразователей от регулятора для снижения влияния электромагнитных помех, уменьшения расходов на соединительные кабели, для унификации сигналов в системе. |
|
Силовой коммутатор |
ЭМП |
Электромагнитный пускатель. Применяется для коммутации силовых цепей с токами свыше 50 А.
Подключение электромагнитных пускателей |
Обязательный элемент |
|
Коммутационное устройство |
БР4-Х-Х |
Блок электромеханических реле. Применяется для коммутации силовых Электромагнитных пускателей (ЭМП). Подключение электромагнитных пускателей |
Обязательный элемент |
|
Коммутационное устройство |
БР4-Х-Х |
Блок электромеханических реле. Применяется для сигнализации, например, «выход за допустимые пределы» |
Необязательный элемент. Применяется, если необходима сигнализация. |
|
Коммутационное устройство |
БР4-Х-Х |
Блок электромеханических реле. Применяется для сигнализации, например, «выход за допустимые пределы» |
Необязательный элемент. Применяется, если необходима дополнительная сигнализация. |
|
Устройство электропитания |
ФС |
Фильтр сетевой предназначен для подавления высокочастотных и импульсных помех и ограничения импульсных перенапряжений по амплитуде в питающей сети Значительно повышает стабильность и надежность работы системы. |
Рекомендуемый элемент |
|
Устройство электропитания |
БП-24-0.5 |
Блок питания на 24В, 0.5 А, стабилизированный. Применяется для питания НПС, КУ1-2, индикаторов сигнализации и других элементов схемы. |
Обязательный элемент |
|
Устройство электропитания |
ИЭН5 |
Источники питания преобразователя интерфейса I-7520 (15В). |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
|
Интерфейсное устройство |
I-7520 |
Взаимное преобразование электрически сигналов интерфейсов RS232/RS485 с гальванической изоляцией между ними, передача данных на ПЭВМ для построения системы сбора данных |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
|
Программное обеспечение |
RNet |
Программное обеспечение для управления работой сети регуляторов, а также для сбора и регистрации данных, отображения технологических параметров, архивирования технологических параметров на ПК, задания уставок и управления временными диаграммами. |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
