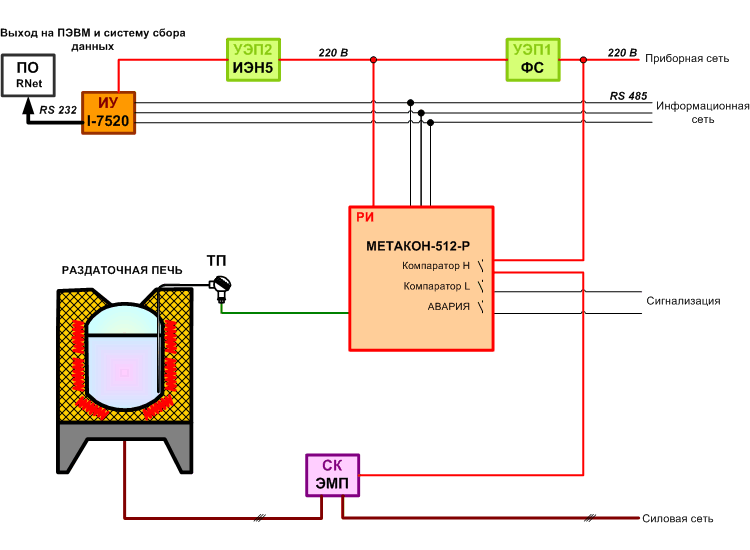

Применяется одноканальное регулирование, равномерность температур обеспечивается соответствующим распределением спиралей электронагревателей относительно реторты печи и предварительным прогревом массива печи. Требования по точности поддержания температуры снижены. Минимальные затраты в случае реконструкции печи. Электронагрев, коммутация нагрузки силовым электромагнитным пускателем, сигнализация отклонений температуры по одному уровню (например, при перегреве печи), аварийная сигнализация при обрыве датчика температуры, сбор данных на ПЭВМ.
| Функциональное обозначение |
Наименование продукции |
Краткое функциональное описание |
Рекомендации по применению |
|
Регулятор-измеритель |
МЕТАКОН-512-Р-ТП-0 |
Одноканальный ПИД-регулятор для измерения и регулирования температуры с выходными электромеханическими реле. Рекомендуется при высоких требованиях по точности поддержания температуры |
Обязательный элемент |
ТП
Термопреобразователи |
Термопреобразователи сопротивления / Термоэлектрические преобразователи |
Измерение температуры. Выбираются, исходя рабочего диапазона температуры, конструктивных особенностей и условий эксплуатации. Может поставляться со встроенным в головку нормирующим преобразователем НПС. |
Обязательный элемент. |
|
Силовой коммутатор |
ЭМП |
Электромагнитный пускатель. Применяется для коммутации силовых цепей с токами свыше 50 А.
Подключение электромагнитных пускателей |
Обязательный элемент |
|
Устройство электропитания |
ФС |
Фильтр сетевой предназначен для подавления высокочастотных и импульсных помех и ограничения импульсных перенапряжений по амплитуде в питающей сети Значительно повышает стабильность и надежность работы системы. |
Рекомендуемый элемент |
|
Устройство электропитания |
ИЭН5 |
Источники питания преобразователя интерфейса I-7520 (15В). |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
|
Интерфейсное устройство |
I-7520 |
Взаимное преобразование электрически сигналов интерфейсов RS232/RS485 с гальванической изоляцией между ними, передача данных на ПЭВМ для построения системы сбора данных |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
|
Программное обеспечение |
RNet |
Программное обеспечение для управления работой сети регуляторов, а также для сбора и регистрации данных, отображения технологических параметров, архивирования технологических параметров на ПК, задания уставок и управления временными диаграммами. |
Применяется только в том случае, если строится система сбора данных на ПЭВМ (один на всю систему). |
